配置
三通型过滤器有以下配置:

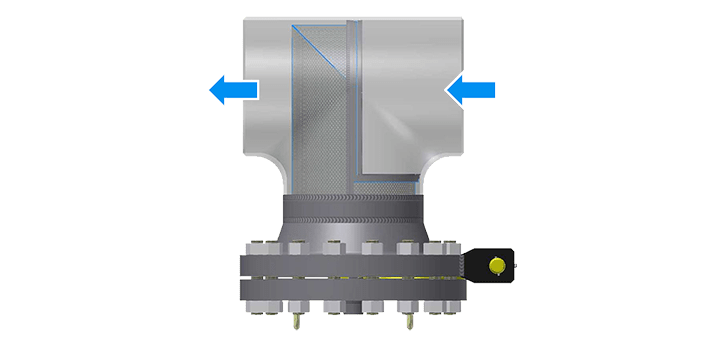

A 型: 直流
- 仅用于直流
- 降压力最优化的三通型过滤器设计
- 密封发生在导轨处,可能会有轻微旁通--因此这种设计仅适用于较粗的过滤
![](/marine-and-infrastructure/-/media/marine-and-infrastructure/veebee/page-image/tee-type-a-straight-flow.png?h=350&iar=0&w=720&rev=-1&hash=2277B798179EE7B5BB24D42261C58011)

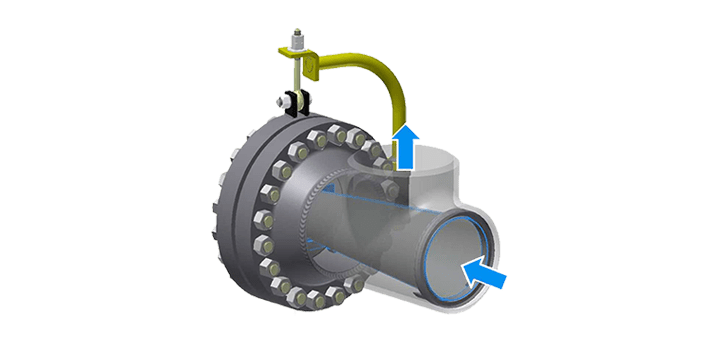

B型:直角流
- 便于改变直角流向。
- 与 C 型角过滤器相比,其结构更坚固,因为其流向决定了其 "内压 "结构。
- 压降一般介于 A 型和 C 型过滤器之间。
- 阀座和元件环的平面采用正密封,因此这种设计适用于精细过滤。
![](/marine-and-infrastructure/-/media/marine-and-infrastructure/veebee/page-image/tee-type-b-right-angled-flow.png?h=350&iar=0&w=720&rev=-1&hash=66E6939FC22A58AB14EC35EA448E603C)

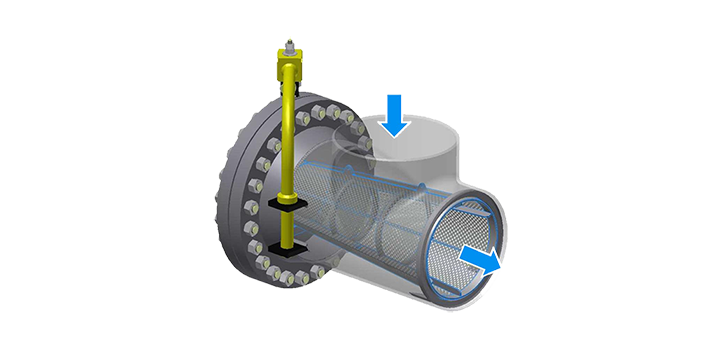

C型: 直角流
- 便于以直角改变水流方向。
- 由于其流动方向为 "外压 "结构,因此需要内部加固。
- 压降通常高于 A 型和 B 型过滤器。
- 阀座和元件环的平面为正密封,因此这种设计适用于精细过滤。
![](/marine-and-infrastructure/-/media/marine-and-infrastructure/veebee/page-image/tee-type-c-right-angled-flow.png?h=350&iar=0&w=720&rev=-1&hash=7A2A2624F70335FFBC8FA93A65750B97)
