BA Double U Shear Product Range
Equally suited for isolating the vibrations from low-speed machines and equipment, the type BA and type Double U-Shear are designed to protect sensitive and lightweight units from external shock vibrations. Both mountings utilize bonded rubber in shear to permit high deflection and provide excellent isolation of low frequencies. The BA shear is a half section, suitable for very light loads

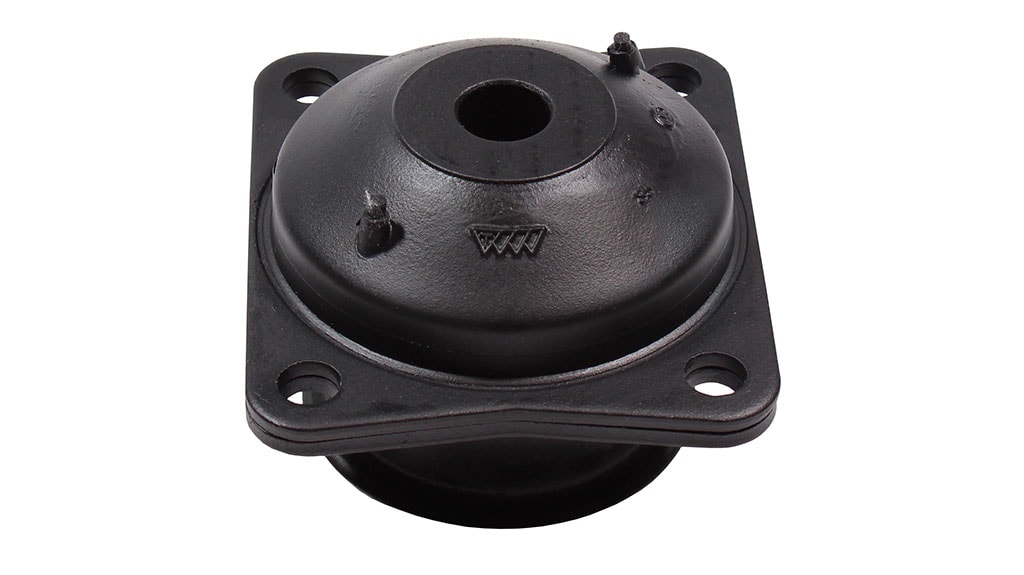

Metacone系列可承受大载荷并拥有较大的静态变形量。通过剪切与压缩充分发挥橡胶最大优势,以实现给定尺寸产品的高负载。典型的应用是通过安装过载和回弹垫圈来控制和限制被悬置设备在冲击载荷下的移动。
其紧凑的失效保护设计适用于较广的负载范围,有时可替代固定件。通过对橡胶体进行不同程度的挖空可得到不同的垂直或水平刚度比。
其紧凑的失效保护设计适用于较广的负载范围,有时可替代固定件。通过对橡胶体进行不同程度的挖空可得到不同的垂直或水平刚度比。
Metacone Small
型号 | 产品号 |
最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
17-0189-45 | 10-00365-01 | 145 | 0,28 | |
17-0189-70 |
10-00367-01 |
400 |
0,28 | |
17-0241-45 | 10-00374-01 | 62 | 0,18 | |
17-0241-60 | 10-00375-01 | 122 | 0,18 | |
17-0248-45 | 10-00379-01 | 95 | 0,19 | |
17-0248-60 | 10-00380-01 | 190 | 0,19 | |
17-0277-45 | 10-00385-01 | 125 | 0,56 | |
17-0277-60 | 10-00387-01 | 230 | 0,56 | |
17-0379-45 | 10-00402-01 | 35 | 0,12 | |
17-0379-60 | 10-00404-01 | 70 | 0,12 | |
17-0341-45 | 10-00394-01 | 160 | 0,54 | |
17-0341-60 | 10-00395-01 | 300 | 0,54 | |
17-0341-70 | 10-00396-01 | 430 | 0,54 | |
17-0311-45 | 10-00391-01 | 125 | 0,58 | |
17-0311-60 | 10-00392-01 | 220 | 0,58 | |
17-1691-45 | 10-00566-01 | 72 | 0,44 | |
HK 60-40 | 10-01119-01 | 90 | 0,24 | |
HK 60-50 |
10-01122-02 | 115 | 0,24 | |
HK 60-60 |
10-01120-01 | 180 | 0,24 | |
HK 60-70 |
10-01121-01 | 250 | 0,24 |
Metacone Small
型号 | 产品号 |
最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
17-0189-45 | 10-00365-01 | 145 | 0,28 | |
17-0189-70 |
10-00367-01 |
400 |
0,28 | |
17-0241-45 | 10-00374-01 | 62 | 0,18 | |
17-0241-60 | 10-00375-01 | 122 | 0,18 | |
17-0248-45 | 10-00379-01 | 95 | 0,19 | |
17-0248-60 | 10-00380-01 | 190 | 0,19 | |
17-0277-45 | 10-00385-01 | 125 | 0,56 | |
17-0277-60 | 10-00387-01 | 230 | 0,56 | |
17-0379-45 | 10-00402-01 | 35 | 0,12 | |
17-0379-60 | 10-00404-01 | 70 | 0,12 | |
17-0341-45 | 10-00394-01 | 160 | 0,54 | |
17-0341-60 | 10-00395-01 | 300 | 0,54 | |
17-0341-70 | 10-00396-01 | 430 | 0,54 | |
17-0311-45 | 10-00391-01 | 125 | 0,58 | |
17-0311-60 | 10-00392-01 | 220 | 0,58 | |
17-1691-45 | 10-00566-01 | 72 | 0,44 | |
HK 60-40 | 10-01119-01 | 90 | 0,24 | |
HK 60-50 |
10-01122-02 | 115 | 0,24 | |
HK 60-60 |
10-01120-01 | 180 | 0,24 | |
HK 60-70 |
10-01121-01 | 250 | 0,24 |
Metacone系列可承受大载荷并拥有较大的静态变形量。通过剪切与压缩充分发挥橡胶最大优势,以实现给定尺寸产品的高负载。典型的应用是通过安装过载和回弹垫圈来控制和限制被悬置设备在冲击载荷下的移动。
其紧凑的失效保护设计适用于较广的负载范围,有时可替代固定件。通过对橡胶体进行不同程度的挖空可得到不同的垂直或水平刚度比。
其紧凑的失效保护设计适用于较广的负载范围,有时可替代固定件。通过对橡胶体进行不同程度的挖空可得到不同的垂直或水平刚度比。
Metacone Medium
型号 | 产品号 | 最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
11-1009-45 | 10-00192-01 | 140 | 0,59 | |
11-1009-55 |
10-00193-01 |
200 |
0,59 | |
17-0391-45 | 10-00411-01 | 290 | 1,1 | |
17-0391-60 | 10-00414-01 | 500 | 1,1 | |
17-0391-70 | 10-00415-01 | 610 | 1,1 | |
17-0566-45 | 10-00433-01 | 200 | 0,82 | |
17-0566-60 | 10-00434-01 | 380 | 0,82 | |
17-0566-70 | 10-0435-01 | 525 | 0,82 |
Metacone Large
型号 | 产品号 | 最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
17-1227-45 | 10-00459-01 | 560 | 1,1 | |
17-1227-60 |
10-00460-01 |
1000 |
1,1 | |
17-1550-45 | 10-00524-01 | 720 | 4,4 | |
17-1550-60 | 10-00526-01 | 1250 | 4,4 | |
17-1843-45 | 10-00609-01 | 320 | 1,7 | |
17-1843-60 | 10-00610-01 | 600 | 1,7 | |
17-1865-55 | 10-00615-01 | 180 | 0,86 | |
17-0146-45 | 10-00360-01 | 950 | 2 | |
17-0146-60 | 10-00361-01 | 1700 | 2 | |
HK 600-40 | 10-00190-01 | 940 | 1,0 | |
HK 600-60 | 10-00191-01 | 1700 | 1,0 |
Metacone Medium
型号 | 产品号 | 最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
11-1009-45 | 10-00192-01 | 140 | 0,59 | |
11-1009-55 |
10-00193-01 |
200 |
0,59 | |
17-0391-45 | 10-00411-01 | 290 | 1,1 | |
17-0391-60 | 10-00414-01 | 500 | 1,1 | |
17-0391-70 | 10-00415-01 | 610 | 1,1 | |
17-0566-45 | 10-00433-01 | 200 | 0,82 | |
17-0566-60 | 10-00434-01 | 380 | 0,82 | |
17-0566-70 | 10-0435-01 | 525 | 0,82 |
Metacone
Metacone Large
型号 | 产品号 | 最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
17-1227-45 | 10-00459-01 | 560 | 1,1 | |
17-1227-60 |
10-00460-01 |
1000 |
1,1 | |
17-1550-45 | 10-00524-01 | 720 | 4,4 | |
17-1550-60 | 10-00526-01 | 1250 | 4,4 | |
17-1843-45 | 10-00609-01 | 320 | 1,7 | |
17-1843-60 | 10-00610-01 | 600 | 1,7 | |
17-1865-55 | 10-00615-01 | 180 | 0,86 | |
17-0146-45 | 10-00360-01 | 950 | 2 | |
17-0146-60 | 10-00361-01 | 1700 | 2 | |
HK 600-40 | 10-00190-01 | 940 | 1,0 | |
HK 600-60 | 10-00191-01 | 1700 | 1,0 |
Metacone
Metacone Large
型号 | 产品号 | 最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
17-1227-45 | 10-00459-01 | 560 | 1,1 | |
17-1227-60 |
10-00460-01 |
1000 |
1,1 | |
17-1550-45 | 10-00524-01 | 720 | 4,4 | |
17-1550-60 | 10-00526-01 | 1250 | 4,4 | |
17-1843-45 | 10-00609-01 | 320 | 1,7 | |
17-1843-60 | 10-00610-01 | 600 | 1,7 | |
17-1865-55 | 10-00615-01 | 180 | 0,86 | |
17-0146-45 | 10-00360-01 | 950 | 2 | |
17-0146-60 | 10-00361-01 | 1700 | 2 | |
HK 600-40 | 10-00190-01 | 940 | 1,0 | |
HK 600-60 | 10-00191-01 | 1700 | 1,0 |
Metacone
Metacone Large
型号 | 产品号 | 最大垂向载荷(kg) | 重量(kg) | |
---|---|---|---|---|
17-1227-45 | 10-00459-01 | 560 | 1,1 | |
17-1227-60 |
10-00460-01 |
1000 |
1,1 | |
17-1550-45 | 10-00524-01 | 720 | 4,4 | |
17-1550-60 | 10-00526-01 | 1250 | 4,4 | |
17-1843-45 | 10-00609-01 | 320 | 1,7 | |
17-1843-60 | 10-00610-01 | 600 | 1,7 | |
17-1865-55 | 10-00615-01 | 180 | 0,86 | |
17-0146-45 | 10-00360-01 | 950 | 2 | |
17-0146-60 | 10-00361-01 | 1700 | 2 | |
HK 600-40 | 10-00190-01 | 940 | 1,0 | |
HK 600-60 | 10-00191-01 | 1700 | 1,0 |
