BA Double U Shear Product Range

Equally suited for isolating the vibrations from low-speed machines and equipment, the type BA and type Double U-Shear are designed to protect sensitive and lightweight units from external shock vibrations. Both mountings utilize bonded rubber in shear to permit high deflection and provide excellent isolation of low frequencies. The BA shear is a half section, suitable for very light loads
显示更多内容
不显示

BA Double U Shear Product Range

Equally suited for isolating the vibrations from low-speed machines and equipment, the type BA and type Double U-Shear are designed to protect sensitive and lightweight units from external shock vibrations. Both mountings utilize bonded rubber in shear to permit high deflection and provide excellent isolation of low frequencies. The BA shear is a half section, suitable for very light loads
显示更多内容
不显示

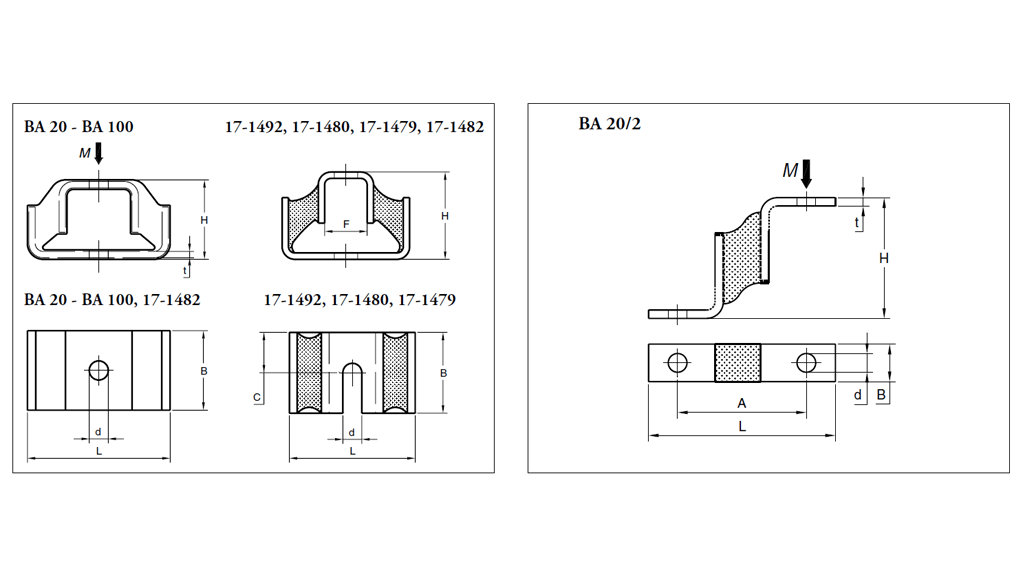

技术图纸

双U型剪切底座系列


型号 产品号
40 IRH		 产品号
50 IRH
 尺寸（mm）
 重量（kg）
 最大载荷（kg）
 B L H A F C d t 40 IRH  50 IRH
17-1492 10-00518-01 10-00519-01  19 60 43
19 10,3 6,7   0,09 14 20
17-1480  10-00511-01  10-00512-01  51  80  78    32  25  13    0,6  70  100
17-1479  10-00509-01  10-0051001  64  86  108    38  32  16,7    1,1  150  220
17-1482  10-00515-01  10-00516-01  51  60  41    20    11    0,2  37  56



BA剪切型底座系列


型号 产品号40 IRH 产品号60 IRH
 尺寸（mm）
 重量（kg）
 最大载荷（kg）
 B L H A F C d t 40 IRH  60 IRH
BA 20/2 10-00005-01 10-00006-01  20 90 58 62

8 4  0,09 12 27
BA 20  10-00145-01  10-00146-01  20  90  50        10  4  0,16  20  35
BA 50
 10-00147-01  10-00148-01  50  90  50        12  4  0,42  60  110
BA 100
 10-00149-01 10-00150-01  100  90  50        15  4  0,83  130  250



下载

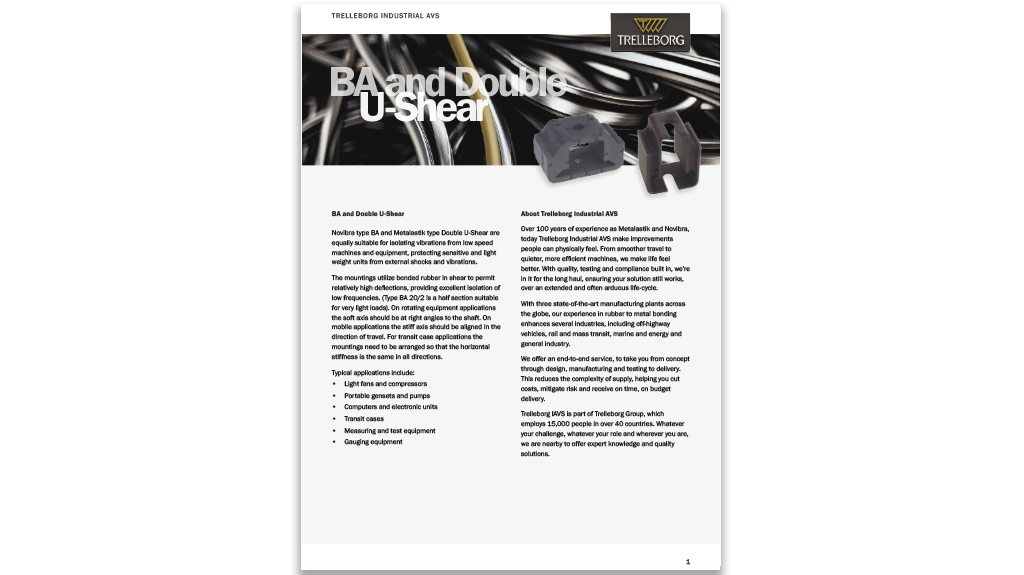

下载数据手册

了解更多特瑞堡BA和双U型剪切底座解决方案相关信息
