人字簧系列

技术参数

人字簧-90度角

产品号		17-1085	17-1084	17-1211	17-0424	17-1344	17-0375
垂向载荷	（kN）	19	24	27	19	27	35
垂向变形量	（mm）	11	11	11	19	19	25
垂向刚度	（kN/mm）	1.7	2.1	2.4	1.0	1.4	1.4
横向刚度	（kN/mm）	2.1	4	5.0	1.1	3.9	2.5
纵向刚度	（kN/mm）	8	11	14	3	10	6
安装角度	（α°）	40	40	40	40	40	40
尺寸A	（mm）	112	152	190	127	165	200
尺寸B	（mm）	14.3	14.3	14.3	29	29	32
尺寸C	（mm）	125	165	203	178	152	216
尺寸D	（mm）	91	91	91	88	88	113
尺寸E	（mm）	110	110	110	126	126	209
尺寸F	（mm）	84	84	84	76	76	121
重量	（kg）	2.5	3.4	4.2	3.6	4.6	7.6

人字簧-140度角

产品号		17-2003	17-2185	17-1621
垂向载荷	（kN）	47	32	62
垂向变形量	（mm）	69	71	78
垂向刚度	（kN/mm）	0.6	0.45	0.8
横向刚度	（kN/mm）	0.25	0.35	0.4
纵向刚度	（kN/mm）	3.2	1.7	6.5
安装角度	（α°）	26	26	22
尺寸A	（mm）	280	280	280
尺寸B	（mm）	114	114	123
尺寸C	（mm）	271	271	230
尺寸D	（mm）	200	200	198
尺寸E	（mm）	208	208	230
尺寸F	（mm）	204	207	226
质量	（kg）	21	21	25.5

人字簧-106度角

产品号		17-1964	17-2167	17-1083	17-1593	17-1963	17-1760	17-1453	17-1153
垂向载荷	（kN）	25	58	82	94	32	41	63	90
垂向变形量	（mm）	33	34	34	41	43	45	45	45
垂向刚度	（kN/mm）	0.7	1.7	2.4	2.3	0.8	0.9	1.4	2.0
横向刚度	（kN/mm）	1.25	3.8	7.2	10	1.5	4.2	7.6	7.0
纵向刚度	（kN/mm）	13.5	18	33	46	12	10	19	32
安装角度	（α°）	22	22	22	22	22	22	22	22
尺寸A	（mm）	185	165	197	227	169	188	227	203
尺寸B	（mm）	48	48	48	48	38	29	44	64
尺寸C	（mm）	229	216	248	270	223	282	301	273
尺寸D	（mm）	104	115	115	130	125	150	150	150
尺寸E	（mm）	130	231	231	265	176	252	273	252
尺寸F	（mm）	100	152	152	175	132	152	157	152
重量	（kg）	6	13.3	15.4	17	9	19	22.7	21

人字簧-120度角

产品号	垂向刚度（kN）	垂向变形量（mm）	垂向刚度（kN/mm）	横向刚度（kN/mm）	纵向刚度（kN/mm）	安装角度（α°）	尺寸（mm）						重量（kg）
产品号	垂向刚度（kN）	垂向变形量（mm）	垂向刚度（kN/mm）	横向刚度（kN/mm）	纵向刚度（kN/mm）	安装角度（α°）	A	B	C	D	E	F	重量（kg）
17-1610	35	21	1,7	3,5	25	22	181	23	210	64	159	116	4,6
17-1866	33	30	1,1	3,6	16	22	176	30	216	88	192	143	8,3
17-0888	39	30	1,3	3,1	25	22	138	30	178	88	192	143	8,2
17-0508	55	30	1,8	3,7	30	22	176	30	216	88	192	143	10,4
17-2023	35	31	1,15	2,6	6	24	260	60	269	110	136	120	11
17-1747	26	32	0,8	0,7	0,9	22	200	50	213	95	120	115	5,5
17-1525	35	32	1,2	2,0	13	22	225	62	260	95	140	120	7,0
17-2057	40	35	1,1	2,6	1,2	30	262	68	262	147	202	130	12
17-2085	47	36	1,3	3,2	16	24	225	50	255	93	150	145	8
17-1676	24	40	0,6	1,0	6	22	251	65	260	109	130	138	8
17-1371	32	40	0,8	3,0	10	22	146	40	197	115	203	143	12,3
17-0885	40	40	1,0	2,0	17	22	127	40	178	115	203	143	8,3
17-1727	40	40	1,0	1,5	20	22	169	38	223	116	181	132	8,6
17-1376	48	40	1,2	1,8	26	22	194	38	248	116	181	132	9,8
17-1331	56	40	1,4	3,0	27	22	165	40	216	116	223	165	10,5
17-1467	56	40	1,4	4,6	24	22	200	40	255	116	223	165	13,5
17-1001	84	40	2,1	3,6	37	22	191	40	241	116	203	143	127
17-1574	31	51	0,6	1,8	7	22	178	57	241	149	202	116	11,1
17-1457	56	51	1,1	3,0	13	22	253	90	318	149	202	116	16
17-1151	61	51	1,2	1,6	23	22	178	57	241	149	202	116	11,8
17-1786	56	56	1,0	3,7	13	22	240	82	266	162	244	160	18,6

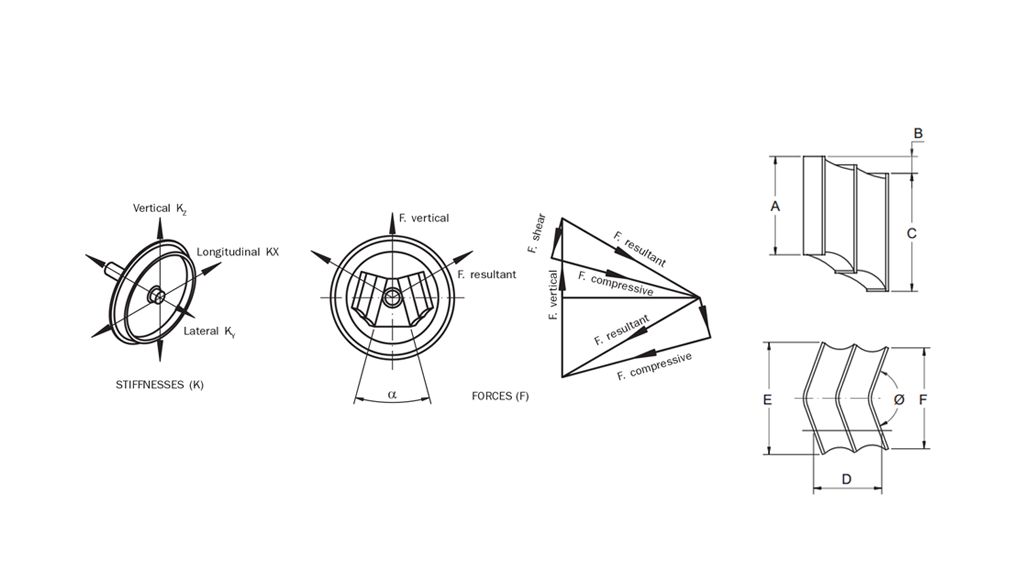

这里展示了三种灵活结构。弹簧以某个角度被倾斜固定在垂向轴上，加载时橡胶层会发生剪切和压缩。垂向的变形、载荷和所有刚度指的是一个轴箱上的两个人字簧。
