三明治底座

BA Double U Shear Product Range

Equally suited for isolating the vibrations from low-speed machines and equipment, the type BA and type Double U-Shear are designed to protect sensitive and lightweight units from external shock vibrations. Both mountings utilize bonded rubber in shear to permit high deflection and provide excellent isolation of low frequencies. The BA shear is a half section, suitable for very light loads

技术规格

N.B. 在许多案例中，在压缩力的作用下，水平剪切刚度将减小。

标准载荷能力

产品号	A mm	B mm	C mm	内部骨架	最大静态压缩		最大静态压缩变形，mm	重量 kg	橡胶硬度	名义压缩量		静刚度，kN/m
产品号	A mm	B mm	C mm	内部骨架	载荷45 H	kN 60 H	最大静态压缩变形，mm	重量 kg	橡胶硬度	静刚度	kN/m，动态	静态	动态
17-1666	280	200	175	无	11,8	22	15	17,2	45	890	1000	130	150
									60	1650	2170	250	325

高负载能力

产品号	A mm	B mm	C mm	内部骨架	最大静态压缩		最大静态压缩变形，mm	重量 kg	橡胶硬度	名义压缩量		静刚度，kN/m
产品号	A mm	B mm	C mm	内部骨架	载荷45 H	kN 60 H	最大静态压缩变形，mm	重量 kg	橡胶硬度	静刚度	kN/m, 动态	静态	动态
17-2181	460	268	109	1	83	155	8	30,5	45	13500	15500	515	590
									60	25500	33200	965	1255
17-0434	460	268	109	2	224	417	7,5	34	45	28750	33000	575	660
									60	53900	70000	1080	1400

中等载荷减振器

产品号	A mm	B mm	C mm	内部骨架	最大静态压缩		最大静态压缩变形，mm	重量 kg	橡胶硬度	名义压缩量		静刚度，kN/m
产品号	A mm	B mm	C mm	内部骨架	载荷45 H	kN 60 H	最大静态压缩变形，mm	重量 kg	橡胶硬度	静刚度	kN/m，动态	静态	动态
17-1742	280	200	127	无	13,2	24,5	10	14	45	1600	1840	200	230
									60	3000	3900	375	490
17-1783	460	268	109	无	46	84	8,5	29,8	45	5750	6610	600	690
									60	10750	14000	1125	1460

下载

BA Double U Shear Product Range

技术规格

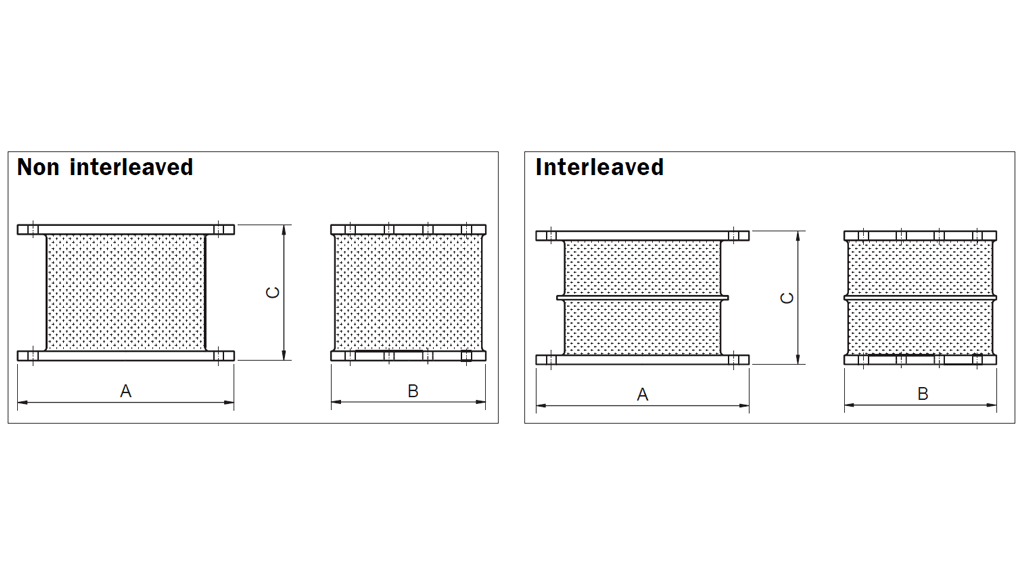

技术图纸

下载

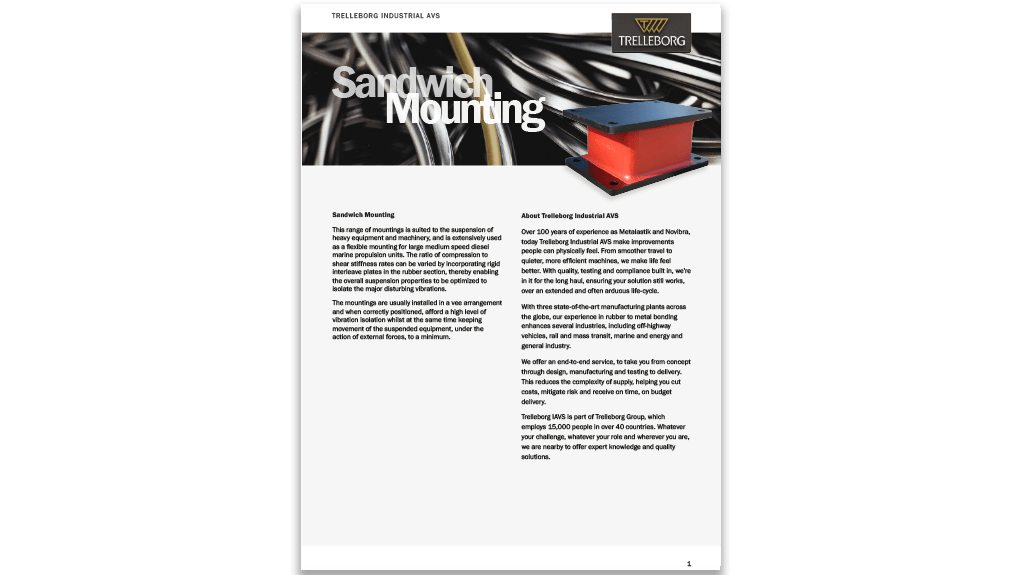

下载此数据手册
