RA底座系列

BA Double U Shear Product Range

Equally suited for isolating the vibrations from low-speed machines and equipment, the type BA and type Double U-Shear are designed to protect sensitive and lightweight units from external shock vibrations. Both mountings utilize bonded rubber in shear to permit high deflection and provide excellent isolation of low frequencies. The BA shear is a half section, suitable for very light loads

技术规格

RA系列（中）

	产品号	产品号	尺寸单位为毫米							重量	最大载荷（kg）
型号	40 IRH	60 IRH	D	A	H	K	d	L	G	（kg）	40 IRH	60 IRH	推荐扭矩（Nm）
RA 350/M12	10-00172-01	10-00173-01	101	140-148	38	175	14	18	M12	0,74	250	450	100
RA 350/M16	10-00112-01	10-0011301	101	140-148	38	175	14	18	M16	0,74	250	450	100
RA 500	10-00116-01	10-00117-01	123	158	42	192	14	18	M16	1,02	450	700	100

RA系列（小）

	产品号	产品号	尺寸单位为毫米							重量	最大载荷量（kg）
型号	40 IRH	60 IRH	D	A	H	K	d	L	G	（kg）	40 IRH	60 IRH	推荐扭矩（Nm）
RA 100/M10	10-00106-01	10-00107-01	79	110	30	130	9	12	M10	0,33	105	240	25
RA 100/M12	10-00166-01	10-001167-01	79	110	30	130	9	12	M12	0,33	105	240	25
RA 200/M10	10-00110-01	10-00111-01	94	124	35	150	10	15	M10	0,47	180	280	25
RA 200/M12	10-00165-01	10-00091-01	94	124	35	150	10	15	M12	0,47	180	280	25

RA系列（大）

	产品号	产品号	尺寸单位为毫米							重量	最大载荷量（kg）
型号	40 IRH	60 IRH	D	A	H	K	d	L	G	（kg）	40 IRH	60 IRH	推荐扭矩（Nm）
RA 800	10-00118-01	10-00119-01	144	182	46	216	14	18	M16	1,59	750	1300	100
RA 1200	10-00154-01	10-00155-01	161	140	58	170	14		M20	2,19	900	1600	180
RA 1800	10-00156-01	10-00157-01	181	160	66,5	190	14		M20	2,33	1300	2100	180

失效保护RA系列（小）

	产品号	产品号	尺寸单位为毫米							重量	最大载荷（kg）
型号	40 IRH	60 IRH	D	A	H	K	d	L	G	（kg）	40 IRH	60 IRH	推荐扭矩（Nm）
17-1463-35		10-00503-01	65	76,2	35	94	8,5	10	M12	0,22		55	25
17-1463-45		10-00504-01	65	76,2	35	94	8,5	10	M12	0,22		80	25
17-1463-60		10-00505-01	65	76,2	35	94	8,5	10	M12	0,22		170	25
17-1463-70		10-00506-01	65	76,2	35	94	8,5	10	M12	0,22		240	25

下载

BA Double U Shear Product Range

技术规格

RA系列技术图纸

下载

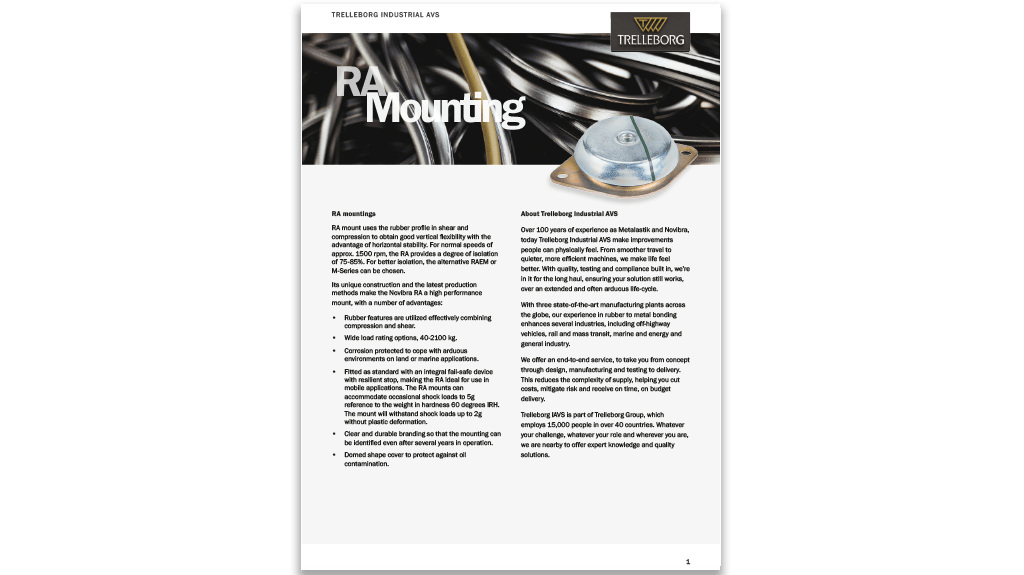

下载此数据手册
