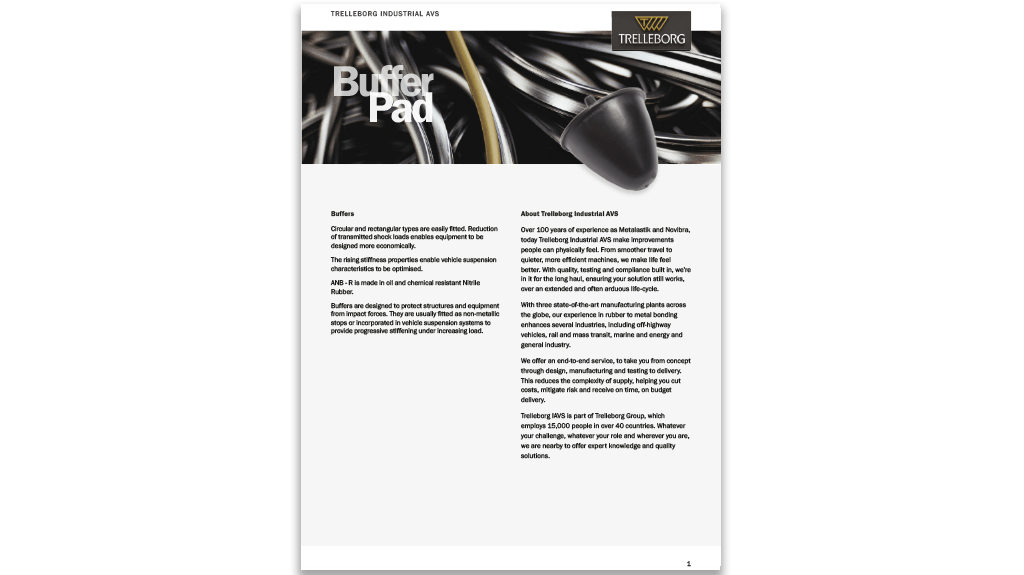

下载数据手册

了解更多特瑞堡缓冲器解决方案相关信息
阅读更多

下载

矩形缓冲器技术图纸

锥形缓冲器技术图纸

技术参数

圆柱形缓冲器


型号 产品号 尺寸（mm） 重量（kg）
 C H  G  L
15-1363-60 10-00341-01 21 19 M6 15 0,02
15-3464-60 10-00342-01 32 21 M8 20 0,05
15-345960 10-00337-01 51 19 M10 25 0,1



包括但不限于：
起重机
搬运设备
车辆悬置系统
非公路车辆

缓冲系列

缓冲器可保护结构和设备免受冲击带来的影响。它们通常是用作非金属止档或与车辆悬置系统相结合，在负荷不断增加的情况下提供渐进的刚度。

圆形和矩形，易安装。减少冲击载荷的传输能帮助设计出更为经济实用的设备，同时渐进的刚度还能优化车辆的悬置性能。

联系我们

联系我们

欲了解特瑞堡产品和解决方案，请填写以下表格并联系特瑞堡团队。

圆柱形缓冲器技术简图

矩形缓冲器


型号 产品号 尺寸（mm） 重量（kg）
 K A  B  H  D  d  t
15-0437-60 10-00322-01 121 105 48 56 86  8,6  6,3  0,48
15-0238-60 10-00315-01 121 105 57 56 86  8,6  6,3  0,55
15-0260-60 10-00317-01 156 127 64 37 89  13,5  6,3  0,57
ANB R-50 20-00417-01 84 68,5 32 22 51  6,7  3  0,06

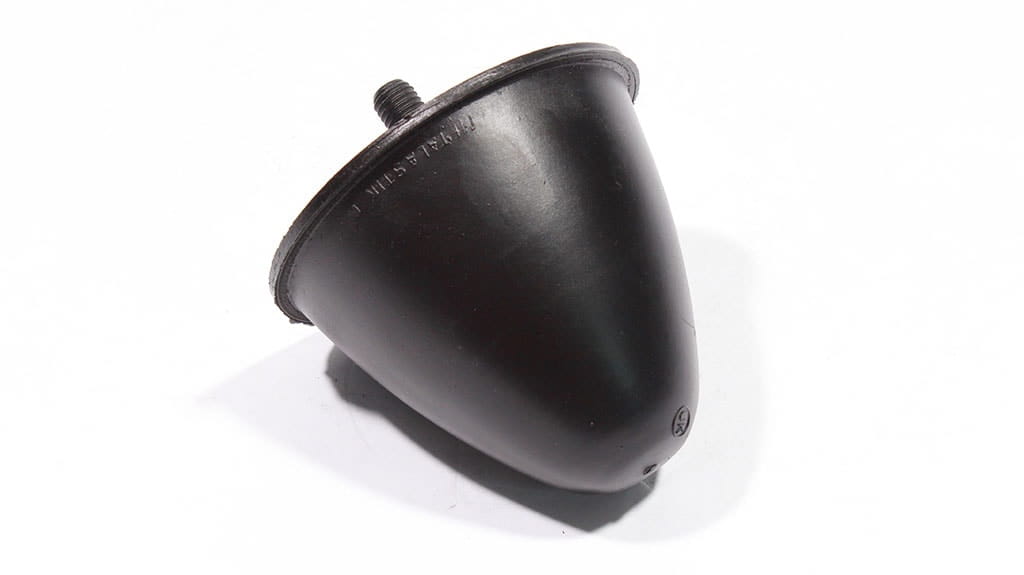

锥形缓冲器


型号 产品号 尺寸（mm） 重量（kg）
 C H  G  L
15-3462-60 10-00340-01  28,5  37  M6  15  0,03

15-3458-60

20-00686-01

32

 28,5 M8  20  0,04
15-3461-60  10-00339-01  38  38  M8  20  0,06
15-3435-60  10-00994-01  48  51  M10  25  0,12
15-3460-60  10-00338-01  70  46  M12  30  0,27
15-3445-60  0-00336-01  108  95  M12  30  0,79
15-3443-60  10-00335-01  108  121  M12  30  0,99
