BA Double U Shear Product Range
Equally suited for isolating the vibrations from low-speed machines and equipment, the type BA and type Double U-Shear are designed to protect sensitive and lightweight units from external shock vibrations. Both mountings utilize bonded rubber in shear to permit high deflection and provide excellent isolation of low frequencies. The BA shear is a half section, suitable for very light loads
技术参数
压路机钢轮减振器（中）
| 型号 | 产品号 | 尺寸（mm） | 压缩 | 剪切 | 重量 （kg） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | K | L | H | d | t | 最大载荷（kg） |
变形（mm） |
最大载荷（kg） |
变形（mm） |
||||
| 2"-55 | 10-01798-01 | 100 | 85 | 120 | 110 | 60 | 11 | 5 | 670 | 9 | 70 | 7,5 | 1,1 | |
| 2"-60 |
10-01618-01 | 100 | 85 | 120 | 110 | 60 | 11 | 5 | 840 | 9 | 90 | 7,5 | 1,1 | |
| 2"-65 | 10-01619-01 | 100 | 85 | 120 | 110 | 60 | 11 | 5 | 1010 | 9 | 100 | 7,5 | 1,1 | |
压路机钢轮减振器（小）
| 型号 | 产品号 | 尺寸（mm） |
压缩 | 剪切 | 重量 （kg） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | K | L | H | d | t | 最大载荷（kg） |
变形（mm） | 最大载荷（kg） |
变形（mm） |
||||
| BR 3,00-45 | 20,01038-01 | 100 | 63 | M12 | 180 | 3,0 | 85 | 9,0 | 0,35 | |||||
| BR 3,00-55 |
20-01039-01 | 100 | 63 | M12 | 275 | 3,0 | 125 | 9,0 | 0,35 | |||||
| BR 3,00-60 | 20-01040-01 | 100 | 63 | M12 | 340 | 3,0 | 155 | 9,0 | 0,35 | |||||
压路机钢轮减振器（大）
| 型号 | 产品号 | 尺寸（mm） | 压缩 | 剪切 | 重量 （kg） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | K | L | H | d | t | 最大载荷（kg） |
变形（mm） |
最大载荷（kg） |
变形（mm） |
||||
| 3"-55 | 10-00067-01 | 146 | 146 | 182 | 182 | 76 | 13 | 7,5 | 2000 | 11 | 220 | 13 | 3,4 | |
| 3"-60 |
10-00065-01 | 146 | 146 | 182 | 182 | 76 | 13 | 7,5 | 2500 | 11 | 280 | 13 | 3,4 | |
| 3"-65 |
10-00066-01 | 146 | 146 | 182 | 182 | 76 | 13 | 7,5 | 3000 | 11 | 340 | 13 | 3,4 | |
联系我们
欲了解特瑞堡产品和解决方案，请填写以下表格并联系特瑞堡团队。

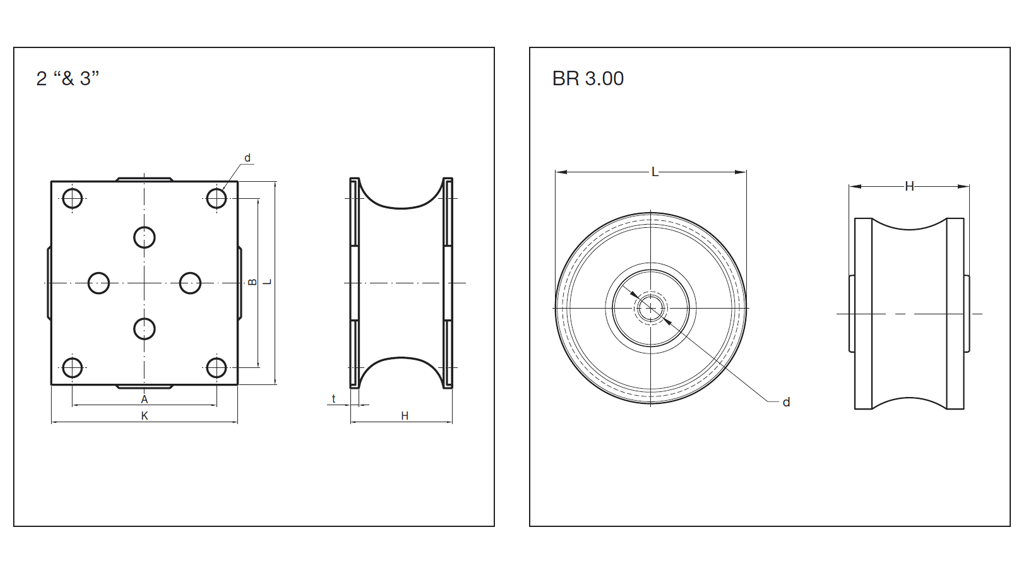

技术图纸
下载

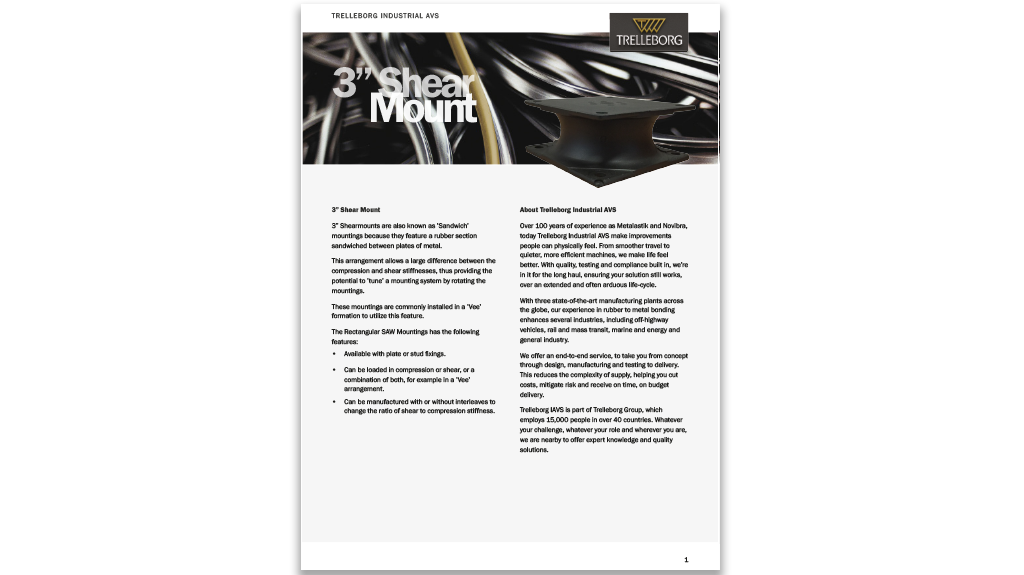

下载此数据手册
